Силов трансформатор 110-220kV

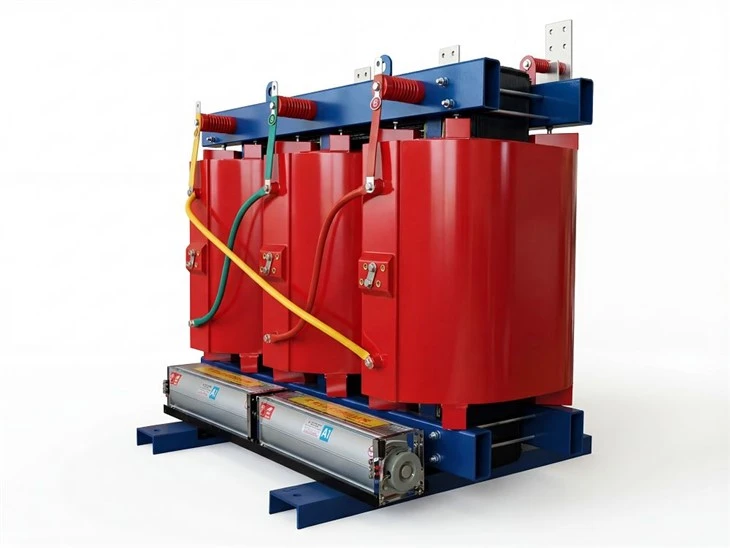

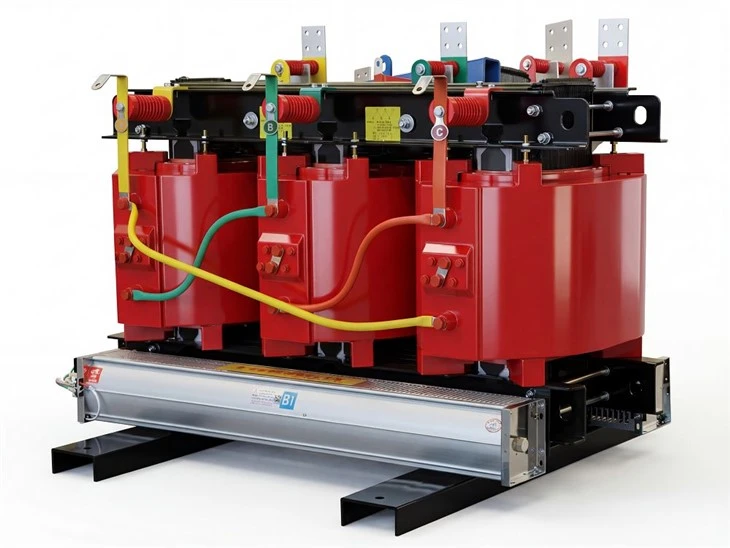

Сухите трансформатори от серията SC(B), отлети от епоксидна смола, могат да се използват като идеални заместители на маслени{0}}разпределителни трансформатори. Те осигуряват най-добра производителност сред всички сухи трансформатори. Те са подходящи за ключови приложения като градски електрически мрежи, високи -сгради, бизнес центрове, театри, болници, хотели, тунели, метро, гари, докове, летища, подземни електроцентрали, лаборатории и комбинирани подстанции.

Изпрати запитване

Представяне на продукта

Технически параметър

1) SC(B)14 изолиран със смола сух силов трансформатор

Номинален капацитет (kVA)	Комбинация на напрежение (kV)			Код на-група за връзка	Ток-без натоварване %	Загуба без{0}}товар W	Загуба на натоварване W			Импеданс %
Номинален капацитет (kVA)	H.V.	Диапазон на високо напрежение %	L.V.	Код на-група за връзка	Ток-без натоварване %	Загуба без{0}}товар W	B (100 градуса)	F (120 градуса)	H (145 градуса)	Импеданс %
30	6 6.3 6.6 10 10.5 11	± 5 ± 2 ×2.5	0.4	Yyn0 Dyn11	2.4	130	605	640	685	4.0
50					2.4	185	845	900	965	4.0
80					1.8	250	1160	1240	1330	4.0
100					1.8	270	1330	1415	1520	4.0
125					1.6	320	1565	1665	1780	4.0
160					1.6	365	1800	1915	2050	4.0
200					1.4	420	2135	2275	2440	4.0
250					1.4	490	2330	2485	2665	4.0
315					1.2	600	2945	3125	3355	4.0
400					1.2	665	3375	3590	3850	4.0
500					1.2	790	4130	4390	4705	4.0
630					1.0	910	4975	5290	5660	4.0
630					1.0	885	5050	5365	5760	6.0
800					1.0	1035	5895	6265	6715	6.0
1000					1.0	1205	6885	7315	7885	6.0
1250					1.0	1420	8190	8720	9335	6.0
1600					1.0	1665	9945	10555	11320	6.0
2000					0.8	2075	12240	13005	14005	6.0
2500					0.8	2450	14535	15445	16605	6.0

2) SC (B) 18 изолиран със смола сух силов трансформатор

Номинален капацитет (kVA)	Комбинация на напрежение (kV)			Код на-група за връзка	Ток-без натоварване %	Загуба без{0}}товар W	Загуба на натоварване W			Импеданс %
Номинален капацитет (kVA)	H.V.	Диапазон на високо напрежение %	L.V.	Код на-група за връзка	Ток-без натоварване %	Загуба без{0}}товар W	B (100 градуса)	F (120 градуса)	H (145 градуса)	Импеданс %
30	6 6.3 6.6 10 10.5 11	± 5 ± 2 x 2.5	0.4	YynO Dyn11	2.4	105	605	640	685	4.0
50					2.4	155	845	900	965	4.0
80					1.8	210	1160	1240	1330	4.0
100					1.8	230	1330	1415	1520	4.0
125					1.6	270	1565	1665	1780	4.0
160					1.6	310	1800	1915	2050	4.0
200					1.4	360	2135	2275	2440	4.0
250					1.4	415	2330	2485	2665	4.0
315					1.2	510	2945	3125	3355	4.0
400					1.2	570	3375	3590	3850	4.0
500					1	670	4130	4390	4705	4.0
630					1	775	4975	5290	5660	4.0
630					1	750	5050	5365	5760	6.0
800					1	875	5895	6265	6715	6.0
1000					1	1020	6885	7315	7885	6.0
1250					1	1205	8190	8720	9335	6.0
1600					1	1415	9945	10555	11320	6.0
2000					0.8	1760	12240	13005	14005	6.0
2500					0.8	2080	14535	15445	16605	6.0

3) SC (B) 12 изолиран със смола сух силов трансформатор

Номинален капацитет (kVA)	Комбинация на напрежение (kV)			Код на-група за връзка	Ток-без натоварване %	Загуба без{0}}товар W	Загуба на натоварване W			Импеданс %
Номинален капацитет (kVA)	H.V.	Диапазон на високо напрежение %	L.V.	Код на-група за връзка	Ток-без натоварване %	Загуба без{0}}товар W	B (100 градуса)	F (120 градуса)	H (145 градуса)	Импеданс %
30	6 6.3 6.6 10 10.5 11	± 5 ± 2 x 2.5	0.4	YynO Dyn11	2.4	150	670	710	760	4.0
50					2.4	215	940	1000	1070	4.0
80					1.8	295	1290	1380	1480	4.0
100					1.8	320	1480	1570	1690	4.0
125					1.6	375	1740	1850	1980	4.0
160					1.6	430	2000	2130	2280	4.0
200					1.4	495	2370	2530	2710	4.0
250					1.4	575	2590	2760	2960	4.0
315					1.2	705	3270	3470	3730	4.0
400					1.2	785	3750	3990	4280	4.0
500					1	930	4590	4880	5230	4.0
630					1	1070	5530	5880	6290	4.0
630					1	1040	5610	5960	6400	6.0
800					1	1215	6550	6960	7460	6.0
1000					1	1415	7650	8130	8760	6.0
1250					1	1670	9100	9690	10370	6.0
1600					1	1960	11050	11730	12580	6.0
2000					0.8	2440	13600	14450	15560	6.0
2500					0.8	2880	16150	17170	18450	6.0

Характеристика

Намотка с високо напрежение с медна жица, намотка с ниско напрежение с медна тел или медно фолио, обвивка с филц от стъклени влакна, вакуумно състояние без изливане с епоксидна смола, втвърдена след образуването на твърд цилиндър, висока механична якост, малък частичен разряд, висока надеждност.
Забавител на горенето,-взривоустойчив, без замърсяване на околната среда. Изолационният материал като стъклени влакна на намотката има самозагасващи характеристики и няма да генерира дъги поради късо съединение.
Бобината не абсорбира влага, а щипката с желязна сърцевина има специален защитен слой срещу корозия, който може да работи при 100% относителна влажност и други тежки среди. Прекъснатата работа не трябва да премахва прилива.
Високо ниво на устойчивост на късо съединение и мълния.
Вътре и извън бобината, слоят смола е тънък и разсейването на топлината
Изпълнението е добро. За охлаждане обикновено се използва въздушно охлаждане (AN). За всеки трансформатор със степен на защита, системата за въздушно охлаждане (AF) може да бъде конфигурирана, за да подобри претоварването за кратко време и да осигури безопасна работа.
Ниска загуба, добър ефект на спестяване на електроенергия. Работеща икономика, може да избегне поддръжка.
Малък обем, леко тегло, по-малко заемане на пространство, ниски разходи за монтаж, няма нужда да се обмисля резервоар за източване на масло, съоръжения за противопожарна защита и пожарогасене и резервно захранване.
Поради липсата на пожар и експлозия, той може да бъде инсталиран в центъра на товара и близо до електрическата точка, като по този начин се намалява цената на линията и се спестяват скъпи съоръжения за ниско напрежение.
